WITRN 维简 K2 电压电流表说明书
系统持续更新
图文与实物可能有差异，一切以实物为准
按键重要说明：
K2为直通表设计，直接连接TYPE-C接口的PD充电头不会亮屏

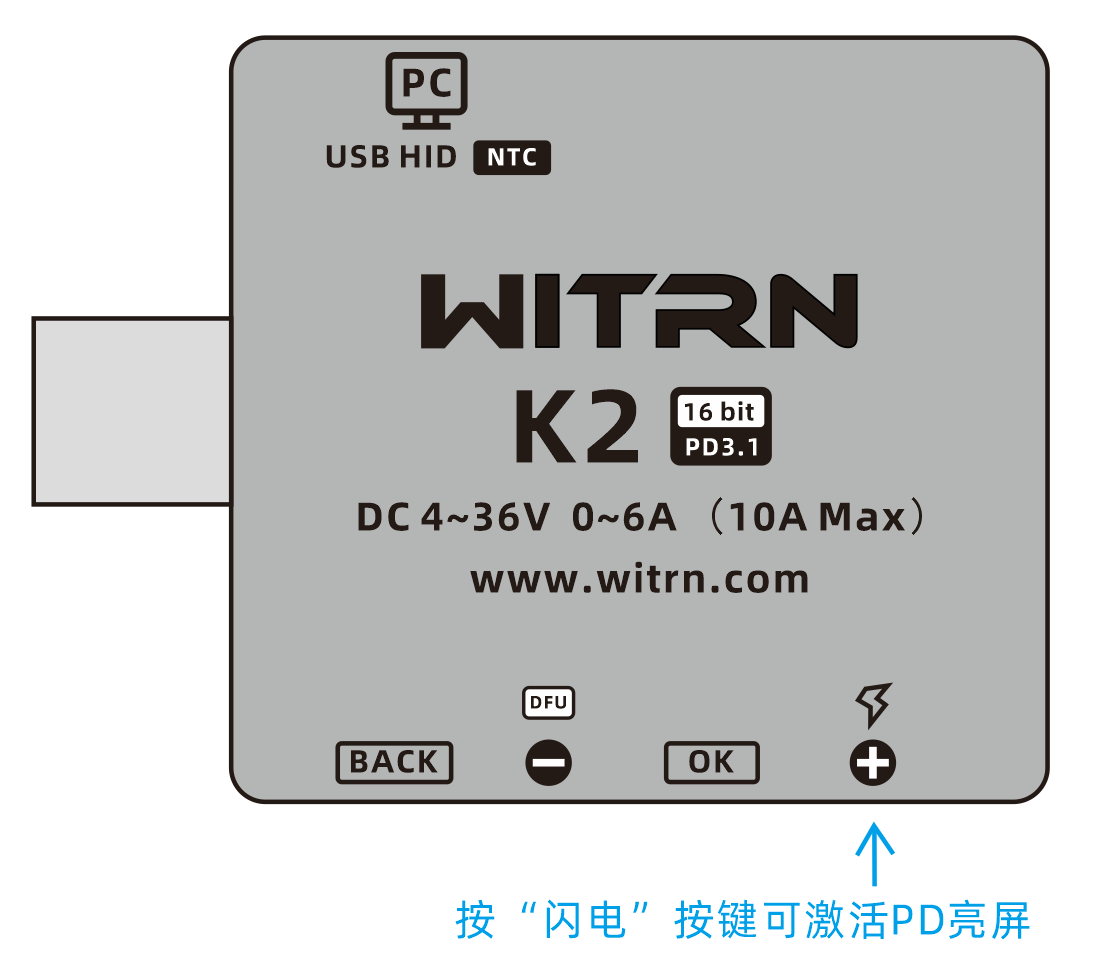

如需亮屏，需要按“+” 按键激活PD
K2公头连接充电头： 按闪电按键激活PD 5V供电
K2母座通过原装线连接充电头：
1 ：按闪电按键激活PD 5V供电
2： 如第一步无反应，改为按OK键激活PD供电亮屏
但务必注意：只有在闪电按键亮屏的情况下，才能测量PD协议与PD自动检测
按OK键亮屏后无法测量PD协议
这跟K2的无内置电池，无物理开关设计有关
K2内置电子开关，固定一组CC复杂激活PD，另外一组CC有虚拟Emark电路
所以必须在闪电按键激活的情况下，才能正常使用PD功能
如果使用小米A口魔改充电头，这些头上电就有5V，会让用户无法判断PD是否正确连接
这时：可以按闪电按键不松手再插入小米魔改AC线，观察协议界面是否有PD功率数值
如果有PD广播数据：表示MIPD已正确连接，如果没有，需要将数据线翻面连接K2母座
其他魔改充电头同理
使用K2测量协议或进行协议诱骗：
需要使用原装数据线进行连接（常规PD用带Emark的数据线）
测量或诱骗协议时：切勿连接HID供电，会导致K2无法正常重启
因为测量协议需要多次重启
1.K2简介
RTOS 实时操作系统 + WIUI 人机交互系统
* 32位高速CPU
* 独立16bit高精度ADC采样芯片
* 独立电子硬盘，容量记录，掉电保存
* 高速采样，刷新速度快
* 24P直通大电流高导铜USB-C端子
1.1 K2特性
1.2 K2主要参数
| 测量电压 : DC 3.3~48V（K2-237） 测量电压 : DC 3.3~36V（K2-226） 电压分辨率 : 0.0001V 容量记录 : 0~99999Ah |
测量电流 : 6A （10 短时峰值） 电流分辨率 : 0.0001A（双向电流检测） 容量记录 : 0~99999Wh |
| CPU： ARM M4F 240MHz 高速32位 带FPU硬件加速单元 显示器： 1.54寸彩色IPS液晶屏 分辨率：240*240（宽视角屏） 传感器： 3轴重力传感器 核心ADC： 16位独立ADC芯片（INA226:36V INA237:48V） 高速采样： 2Mhz 高速片内ADC 采样电阻： 低阻采样电阻（高侧采样）防共地干扰 主要接口： 24P USB-C公/母座直通 外接传感器 : 测温NTC-20℃~+120℃（TYPE-C接口特殊温度探头） 存储介质 : EEPROM 磨损均衡 固件升级方式: USB HID免驱（独立USB-C HID接口） 电脑联机曲线: HID上位机（USB-C HID接口 免驱） VIP编码： 唯一序列号 高速波形采样： 2MHz Max 纹波分析： 同时锁定并显示频率数据与纹波值 外观尺寸： 约36.0*33.7*9.3*mm （不含USB-C公头） |
1.3 K2接口说明
USB-C公头 : USB-C 24P 输入公头
USB-C母座: USB-C 24P 输出母座
USB-HID： USB-C 16P 联机与升级母座 / 可外接C口温度探头
备注：USB-C接口温度探头已经量产，可在淘宝选购
24P直通，支持PD3.1、USB4、雷电充电与数据传输
（注意K2-INA226版本耐压最高36V、K2-INA237版本可以接50V 雷电5与USB4外设）
*注意，高速设备串表后，线材阻抗会变化，不一定支持
*注意，高速设备串表后，我们使用 雷电4同轴线 测试可支持usb4硬盘盒
*注意，但也有有很多USB4，雷电等硬盘盒串表后不能使用，以实测为准
*注意，高速设备、显示器等串表后不能用，就直接连线，不要串表
*注意，不同设备兼容性差异巨大，一切以实测为准
请注意：直通模式时，直接插PD充电头屏幕不亮~
诱骗测试5A，EPR的PD充电头时
后面需要连接一条5A数据线或PD3.1 EPR数据线（不然只有3A，而且没28V）
2. K2按键介绍
BACK: 返回键/退出
OK： 确认/执行/保存/进入
+： 切屏/调整/选择+
-： 切屏/调整/选择-
K2小技巧按着闪电上电 可以 观测 带PD的魔改A口充电头方向
*小米/VIVO等A口魔改PD充电头，插入直接有5V，无PDO广播
*此时插入K2会亮屏，但不会有PD信息，会导致用户无法判断CC方向
*解决办法：按着闪电按键不松手，插入魔改AC线，可观测是否有PDO数据
就能知道方向是否正确
K2的电流测量方向如果从母座输入，公头输出，会检测到自身的工作电流
USB表设备本身工作电流一般有几十mA，如果需要消除这一电流影响
可以选择从公头输入，母座输出（或者从HID口5V供电）
K2主要界面
| P1：大字电流电压显示界面 |
P2：检测界面容量统计界面
P3：高速纹波曲线
P4：关屏界面
*注意：关屏界面默认关闭，可以在设置菜单开启
KEY+ KEY- 按键 向前/向后切屏
4. 主界面 * P1 *：电压、电流、功率大字界面
|
| P1界面：电压、电流、功率与电流方向
短按KEY+ KEY- 按键 向前/向后切屏 CC1： 当前触发USB表的CC线 D+、D-：为USB2.0上两条通讯线电压，单位为V 标题栏图标说明： 左侧：NTC为外接接温度探头显示区域 此界面短按“BACK”按键可以切换屏幕刷新率：1、2、5、10 FPS可选 |
过采样算法：利用16位独立ADC芯片的优势，进行信号过采样，可有效提高信号采集的分辨率
但由于信号噪声的不确定性，K2系列标准分辨率为0.0001V与0.0001A
超过小数点后4位的数据显示为过采样算法运算而来，不一定准确，仅供参考
| K2特色功能：快速PDO/快速RDO 技术演示 |
|
| P1主界面：快速PDO、RDO简明提示框说明（简要提示框） PD3.1 140W ： PD3.1表示K2 PD抓包捉取到真实的PD通讯 140W：充电头对外供电PD广播功率最大140W 目前K2的最大值规则：不管SPR，EPR，PPS，AVS，取里面最大的 第二行： FIX 140W：表示当前申请的实际功率数值 第三行： 注意：手机申请了这个电压电流档位，不一定按这个电压、电流充电 |
 |
| 快速PDO小程序： 当带PD协议的充电头/充电宝连接K2后 在此界面可以通过按“OK键”快速了解PD充电头广播信息 快速PDO只显示PD广播列表，不诱骗高电压 由于不改变电压，能安全快捷读出PD数据 |
 |
| 快速PDO、RDO详细列表： 当手机进行PD充电时，（简要提示框）并不能显示完整信息 此时按“OK键”，即可弹出详细PD广播与充电申请列表 绿色：表示手机申请了充电头的第3组PD充电 黄色RDO：表示手机当前实际申请的电压与电流 注意1：手机实际申请的电压电流不一定与PDO广播一致 注意2：手机实际的充电电压、电流，可能高于、等于、低于申请的数值 例如手机申请PPS 11V 3A充电，实际充电12V 4A,你不用觉得奇怪 |
快充协议辅助推测： “假协议” 介绍
提示：快充协议显示的协议 PROTOCOL
是根据D+D-的电平和充电电压电流推测
并不是手机或充电设备正在实际使用的快充通讯协议
推测有很大的不确定性，不一定准确，仅供参考
快充协议实时抓包： 融合快充UFCS和VIVO（VFC）
K2支持UFCS和VIVO的（VFC）快充协议实时抓包
可实时解码两种协议充电数据：可显示实时电压、电流信息
UFCS：绿色表示抓到数据包，变红表示数据通讯暂停
注意： UFCS和VFC握手后，如果设备停止通讯但可以保持相应的高压档位
这是正常的，一般充固定的充电宝常见
充电宝申请到固定11V 4A的档位会停止通讯，这时UFCS变红
为什么100W的头，在此界面直插K2只显示65W？（后面无接任何东西）
提示：主界面只进行PD被动监听，没主动触发充电头PD档位
有部分协议芯片没触发的情况下，只会广播低功率
例如100W(20V 5A)的充电头只广播65W（20V 3.25A）
如果需要测量100W，可以进入PD诱骗界面进行诱骗测试
由于3A/3.25A以上电流一般需要带Emark数据线才能测试
K2没满血虚拟Emark（需要配合5A线测量）
5. 主界面 * P2 *：容量统计界面
| P2界面：容量统计界面 标题栏： REC>0.08A 表示记录数据大于这电流才开始记录 因为大部分手机充满后都还有几十到100多mA静态电流 所以要记录容量必须设置一个启动门槛 具体的数值用户观测自己手机充满电后30分钟还有多少静态电流按需设置即可 标题栏右侧：1， 表示用第一组空间记录数据 短按“BACK”按键可以切换到第二组空间 圆形标记：闪烁表示在记录中 两组数据设计：方便用户记录充电宝充电与放电两组容量信息，推算转换效率 Ah：充电容量 Wh：充电能量 长按“OK”按键可清除容量信息 由于K2没有采用C5等100亿次铁电存储器 剩余AVG，MAX值无足够冗余空间做均衡 |
 |
| 容量记录界面 |
| P2-1：效率与容量计算
效率计算：计算2组容量记录任意组别比值 |
| 检测苹果充电器序列号 注意：仅支持TYPE-C接口的PD充电器 A口的老五福一安等没数据，无法测试 使用CC线连接K2母座测量 65W以上苹果PD头，要5A或EPR的Emark线 |
|

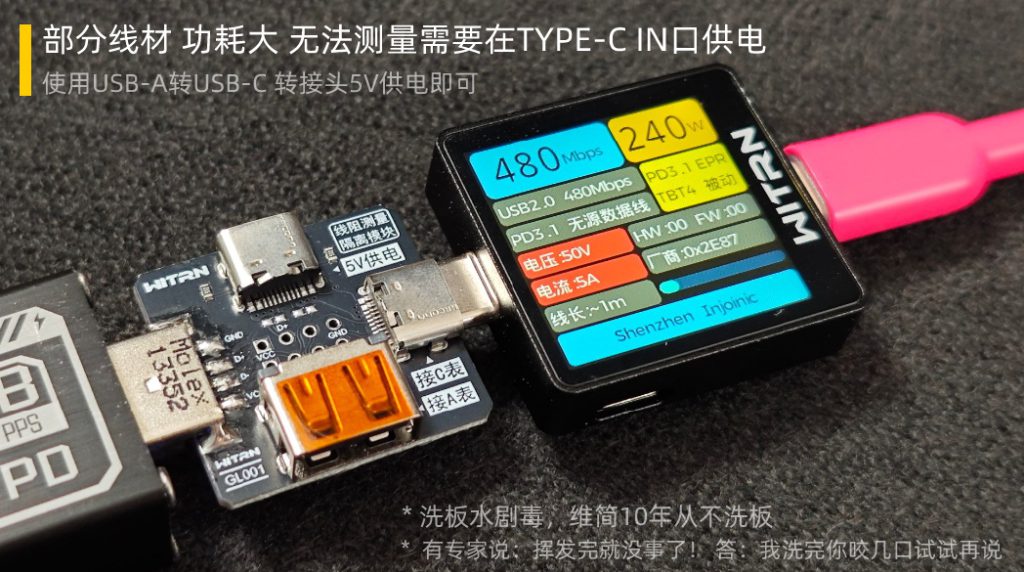

K2内置 PD芯片不支持对外供电：Emark菜单只支持数据线测量 切勿直接用K2 Emark供电测任意耗电数据线或设备 E-Marker数据线检测，需要测试Emark线材数据 |
原因：PD规范的版本很多，由最原始的1.0到现在的3.x，经历多个版本
而且usb-if组织对里面的名词，速率等多次改名
其中市场存量很大的PD2.0数据线：
PD2.0规范里面只有电流数据，并没有电压数据
如果此时，用了PD2.0的数据格式把电压数据也写进Emark芯片里面，会显示紫色
关于E-Marker电子标签芯片简单知识补充：
E-Mark芯片一般在Type-C端子里面，跟你数据线什么类型无关系
E-Mark芯片是独立工作的，可以写任意数据
所以有的卖假线的随便就把一条普通USB2.0四芯线写USB4 EPR 雷电4
你用USB表读到数据以为9.9买USB4占了奸商便宜，谁知道你才是那个大怨种
注意：线材实际传输数据要实测，不要相信测试仪给你标注40G你就信了
一句话总结：Emark芯片虽然在线材里面，但跟数据线没什么关系，可以任意写
当然“正规厂家”，是不会乱写的，一般会写入跟线材实际性能一致的数据
但是……很多“正规大厂”也是乱写的，您习惯就好
因为数据线基本都是代工厂生产的，工厂素质参差不齐
容量统计：由于目前很多手机为高压快充
用传统的mAh计算充电容量已经无效
所以测量手机电池容量或充电宝等电池实际充入/放出能量，请参阅Wh数据
充电宝、手机容量测量方法
|
充电宝、手机容量测量方法
P2界面：2组容量统计信息 |
| 充电宝充电容量测试： | 1. 充电宝 把电完全放完 2. 选择USB表2组里面其中一组容量记录 3. 长按“OK”把记录清零 4. 插入充电器把充电宝充满 5. 得到的结果就是充电宝可以充入的容量 提示： mAh并不准确，请看Wh的容量数据 |
| 充电宝放电容量测试： | 1. 充电宝 完全充满电 2. 选择USB表2组里面其中一组容量记录 3. 长按“OK”把记录清零 4. 用电子负载把充电宝的电放完 5. 得到的结果就是充电宝可以放出的容量 提示： mAh并不准确，请看Wh的容量数据 |
| 手机充电电池容量测试： | 1. 手机把电完全用完 2. 选择USB表2组里面其中一组容量记录 3. 长按“OK”把记录清零 4. 插入充电器把手机充满 5.记得不是UI显示100%，而是实际功率降到最低 6.一般手机显示100%到实际充满 还有几分钟到几十分钟不等 7. 得到的结果就是手机可以充入的容量 提示： mAh并不准确，请看Wh的容量数据 注意观察你的手机充满后待机电流还有多少 来设置相应的阈值电流 |
| 阈值电流说明： | *.设置菜单里面调整阈值电流（默认50mA） *.根据你的设备实际情况设置一个合适阈值电流 *.大于这个阈值电流，记录才会进行 *. 例如手机充满电不拔掉充电器，也会从 充电器获取几十到几百mA的电流 所以 阈值电流 要根据你的设备 实际充满后待机电流的大小来设定 例如你手机充满后，表端还看到有150mA电流 那么你的阈值电流设置需要＞150mA 不然手机充满后，USB表继续记录容量，导致结果不准 其他设备同理 |
容量记录典型问题节选：
* 手机、充电宝不是满电/空电去测容量可以吗？
答：可以，例如你可以专门测量手机50%~100%充入多少电量
这样你可以在手机50%电量的时候开始记录
注意： 这样测出来的结果并不是全部容量
（这种测量结果：不是手机电池、充电宝电池的全部容量）
*为什么说mAh不准，要看Wh？
答：现在手机、充电宝都有快充，高压充电时，只对电流积分已经没意义
看不懂就对了，你记住看Wh就是了
* 同一个充电宝，充入的电量和放出的电量为什么不一样
答：因为充电是计算充入的电量，包括电路转换损失
而测量放电是输出端输出的电量，充电宝电路板损耗无法测量
但是，可以用2组容量记录分别测量同一个充电宝的充电、放电容量
可以协助你判断这个充电宝的大概能量利用效率
一般是放出的能量比充入的能量小（损失部分一般发热和电路损耗掉了）
例如一个充电宝：充入能量100Wh，放电能量80Wh
那么你这个充电宝的能量利用效率大概有80%
K2系列提供2组能量组别任意切换1组，2组的充放电角色做自动计算对比，很方便
10. 固件更新
K2固件升级方法：
官网下载K2 升级软件与最新固件

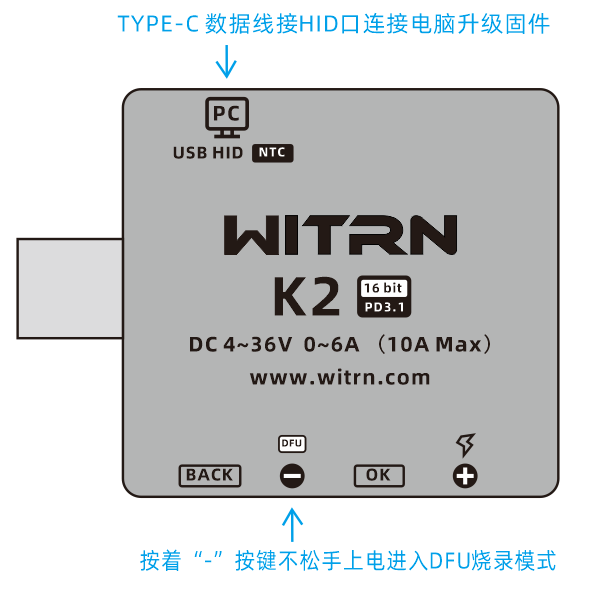

按着K2的“-”键（DFU）不松手上电 （屏幕显示DFU，表示正确进入升级模式）
*使用USB-A转USB-C数据线连CC表HID USB-C母座与电脑
*或使用带C口的电脑直接联机（CC线也是连接USB表上的HID接口）
按“…”图标打开下载好的固件
按GO升级固件
软件下方显示K2是否已连接和当前的固件版本号
K2固件更新log（默认折叠，点击展开详细说明）
11.备注说明
系统包含丰富的快充协议检测，快充协议诱骗，协议分析，协议监听，100+台手机的动态协议实时追踪，高速频谱分析，自动频点追踪等技术统称
维简拥有100+台快充手机，永久持有并不断购买新协议手机与充电设备，
不是其他山寨表到京东买了测完就退货可比的……
